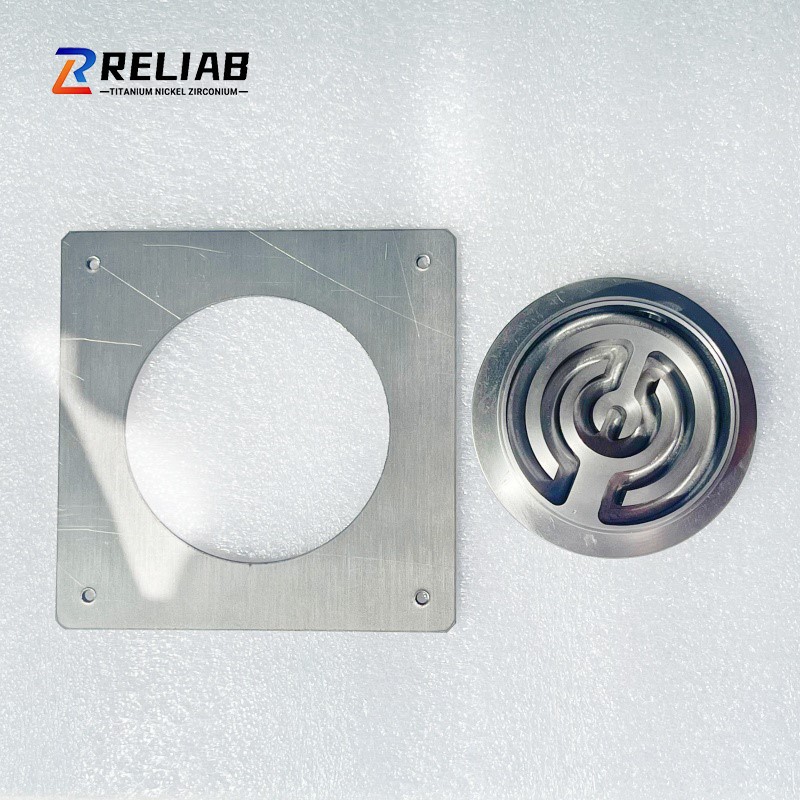

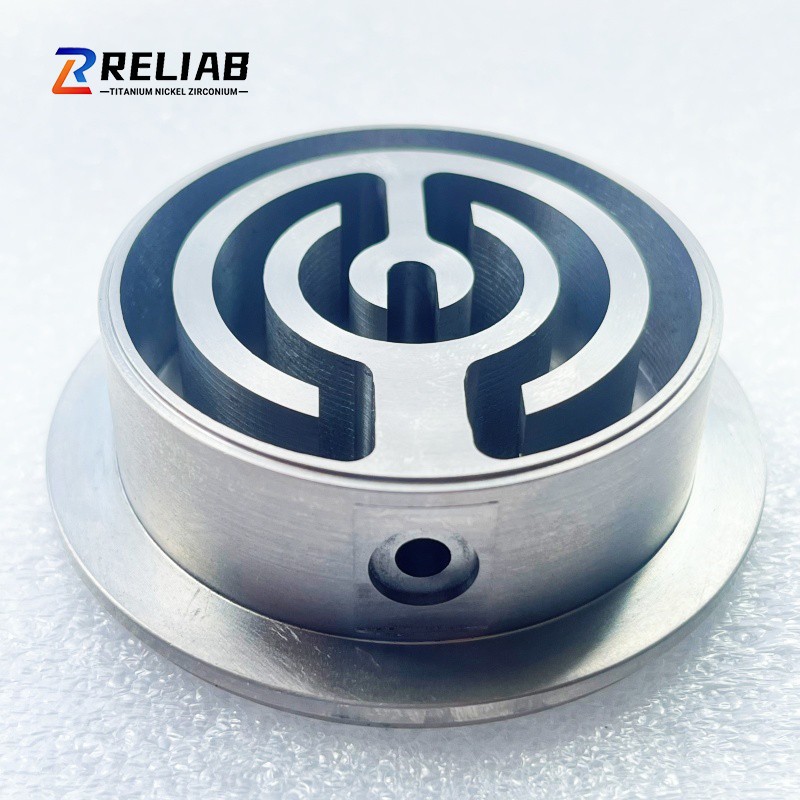

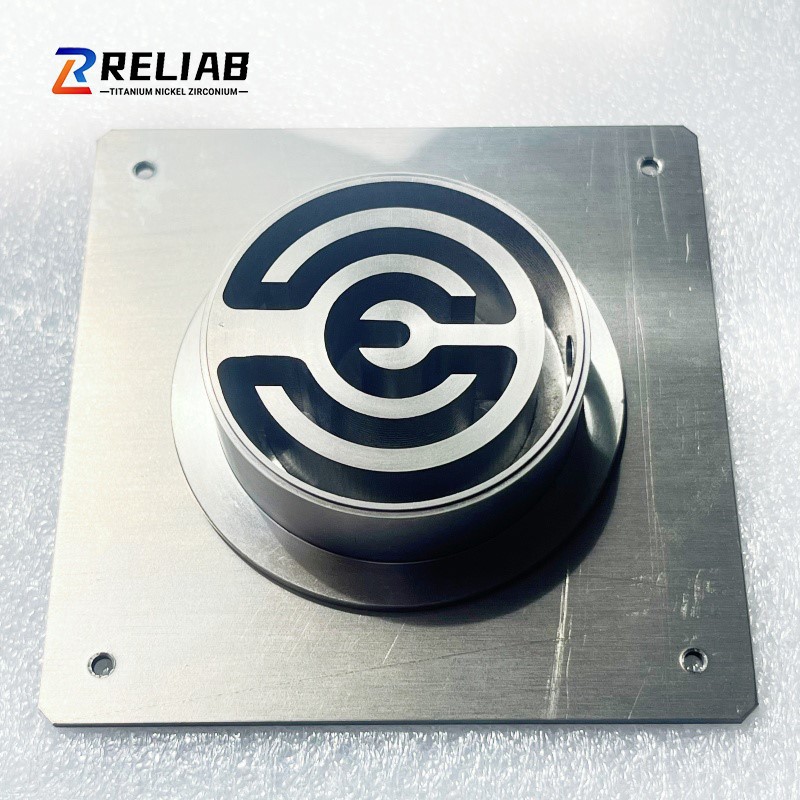

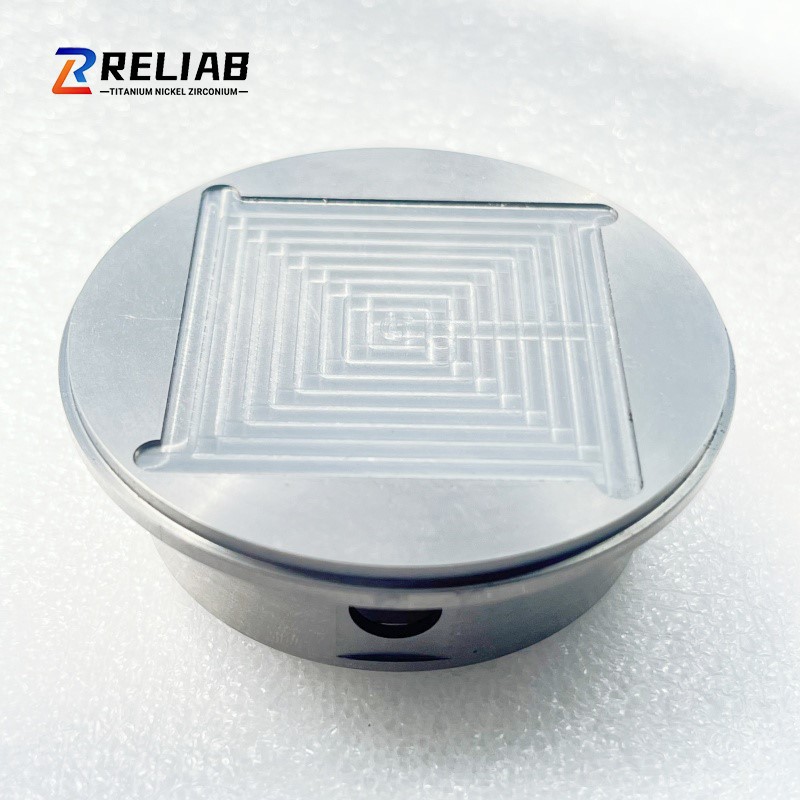

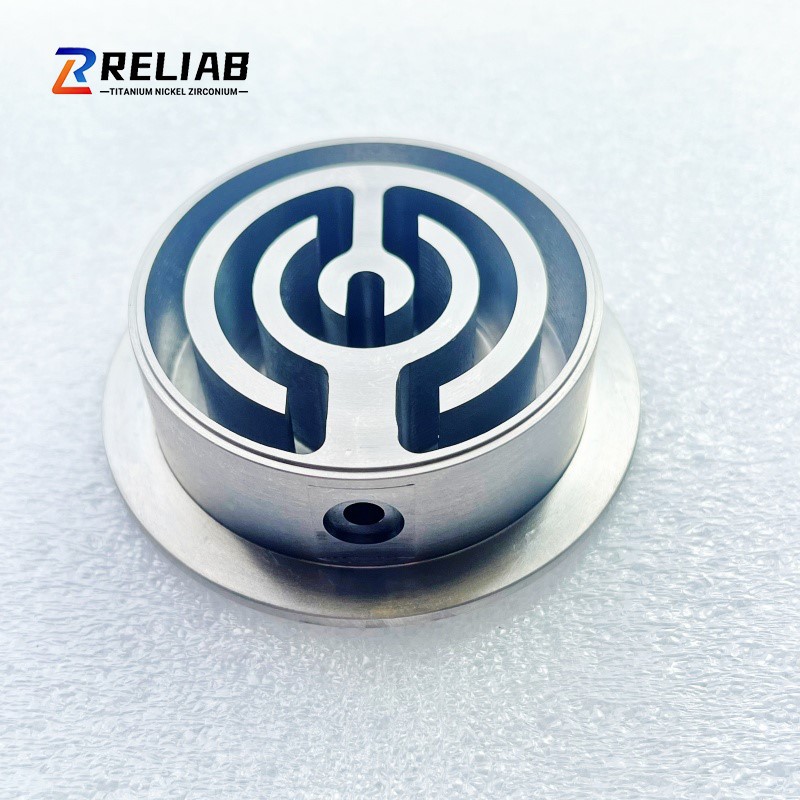

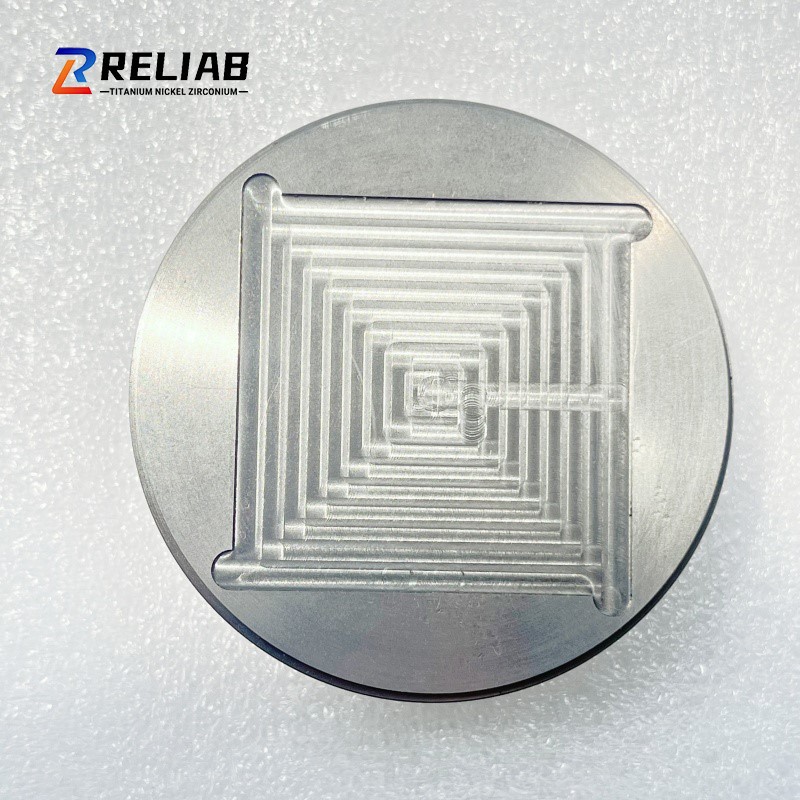

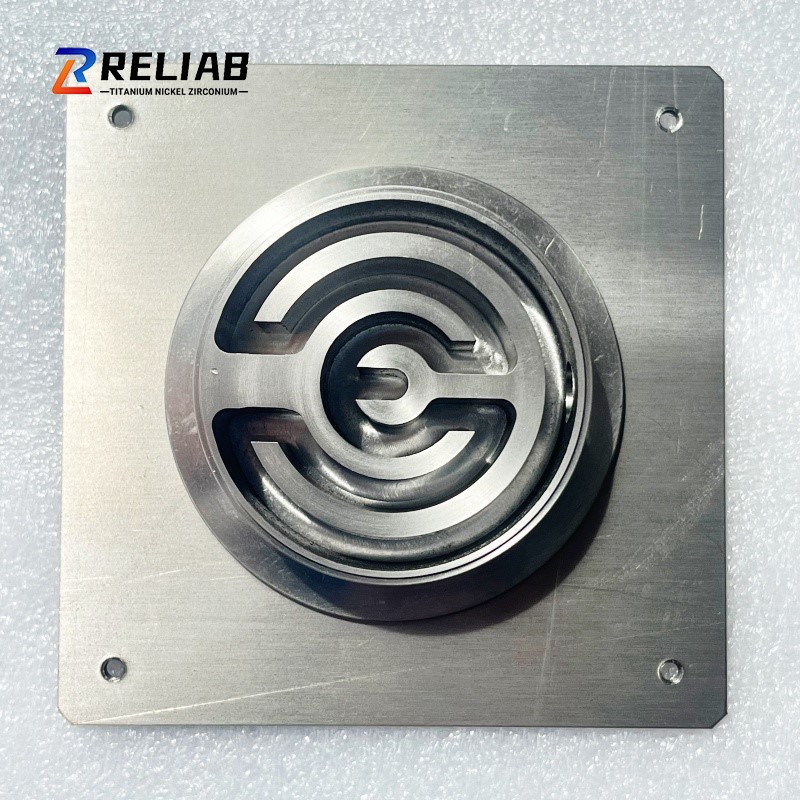

ฐานคู่มือการไหลของโลหะผสมไทเทเนียมที่มีความแม่นยำ



ฐานนำการไหลของโลหะผสมไทเทเนียมที่แม่นยำ ออกแบบมาเพื่อต้านทานการกัดกร่อน โครงสร้างน้ำหนักเบา และเข้ากันได้กับสภาพแวดล้อมที่เป็นกรดและด่างที่รุนแรง สภาวะแรงดันสูง- และการใช้งานก๊าซที่มีความบริสุทธิ์สูง- หน่วยนี้มีโครงสร้างรูปทรงถ้วย-พร้อมหน้าแปลน และพื้นผิวของตัวเครื่องนั้นปิดท้ายด้วยพื้นผิวด้านที่กลึงด้วยโลหะเนื้อด้านที่ละเอียด เพื่อให้มั่นใจได้ถึงความแม่นยำในระดับสูง





1.โครงสร้างทางกายภาพ

ฐานมีหน้าแปลนยึดแบบวงกลมสำหรับการติดตั้งโดยรวม การจัดตำแหน่ง และการยึดแบบสลักเกลียวอย่างแน่นหนา

ตัวเครื่องหลักประกอบด้วยห้องทรงกระบอกที่มีรูด้านข้างเล็กๆ ที่ผนังด้านข้าง โดยทั่วไปใช้เป็นรูระบายอากาศ ทางเข้า/ออกของของเหลว รูสลักล็อค หรือช่องวัดความดัน

2.สิ้นสุด-โครงสร้างช่องโฟลว์คอร์ของหน้า

ผิวหน้าส่วนปลายมีลักษณะเป็นวงกลมที่มีศูนย์กลางร่วมกันและมีเขาวงกตแบบสมมาตรที่เชื่อมต่อถึงกันในแนวรัศมี-ร่องรูปวงแหวน

ซี่โครงซีลวงแหวนหลาย-ชั้นรวมกับช่องการไหลที่เชื่อมต่อกันในแนวรัศมี โดยมีกระบอกสูบตำแหน่งยกขึ้นที่ศูนย์กลาง

ด้วยความสมมาตรของช่องการไหลที่สูงมากและผนังร่องตั้งฉากที่ยอดเยี่ยม โครงสร้างนี้จึงเหมาะอย่างยิ่งสำหรับการกระจายของเหลว การผันแก๊ส การกันกระแทกและการซีล ตลอดจนการควบคุมปริมาณและการลดแรงดัน





• กลึงในงานเดียวโดยใช้เครื่องกัด CNC 5 แกนหรือ 3 แกน เครื่องหมายเครื่องมือที่สม่ำเสมอจะมองเห็นได้ในร่องลึกและโพรงต่างๆ
• ไม่มีรอยเชื่อม ขึ้นรูปเป็นชิ้นเดียว จึงมั่นใจได้ถึงความแข็งแรงของโครงสร้างที่โดดเด่นและความน่าเชื่อถือในการปิดผนึก
• เสี้ยน-ขอบไร้ขอบและพิกัดความเผื่อที่แม่นยำ จัดเป็นส่วนประกอบทางอุตสาหกรรมที่มีความแม่นยำสูง-

1. ความท้าทายในการตัดเฉือนฟันผุลึกและร่องแคบ

วงกลมศูนย์กลางหลายวงที่หน้าส่วนท้าย + ร่องลึกที่เชื่อมต่อกันในแนวรัศมี ร่องลึกที่มีความกว้างแคบและการคายเศษภายในช่องได้แย่มาก

โลหะผสมไทเทเนียมมีค่าการนำความร้อนต่ำมาก มีแนวโน้มสูงที่จะเกิดการยึดเกาะของเครื่องมือ และมีการแข็งตัวของงานอย่างรุนแรง ส่งผลให้เครื่องมือสึกหรอเร็วมาก ผนังร่องมีแนวโน้มที่จะเกิดรอยสะท้าน รอยเปลี่ยนเครื่องมือ และผนังแก้มยางพังทลาย

มุมร่องภายในจำเป็นต้องมีการปัดเศษที่สะอาด ทำให้มีความต้องการที่สูงมากในด้านความแข็งแกร่งของเครื่องมือ ความเสถียรของเครื่องจักร และเส้นทางการตั้งโปรแกรม

2. หน้าแปลน + บาง-ความเสี่ยงจากการเสียรูปของช่องที่มีผนัง

หน้าแปลนด้านนอกขนาดใหญ่และ-โครงสร้างทรงกระบอกที่มีผนังบางทำให้ชิ้นงานไวต่อการตกไข่และการบิดเบี้ยวของหน้า-อย่างมากเนื่องจากแรงจับยึดและความร้อนในการตัด

หลังจากการตัดเฉือน ความเค้นภายในจะถูกปล่อยออกมา แต่การเสียรูปของการสปริงกลับเล็กน้อยอาจเกิดขึ้นระหว่างการเก็บรักษาและการใช้งานในภายหลัง

3. การกลึงรูเล็ก ๆ อย่างแม่นยำ

รูเล็กๆ ที่วางเรียงตามแนวนอนผ่านด้านข้างเป็นด้านข้าง-ชดเชยรูเยื้องศูนย์ การเจาะไทเทเนียมมีแนวโน้มสูงที่จะหลุด-การเจาะตรงกลางและการบิ่นที่ทางออก ทำให้ยากต่อการรับรองความแม่นยำของเส้นผ่านศูนย์กลางรู

4. ข้อกำหนดด้านพื้นผิวและการปิดผนึก

พื้นผิวปลายแปลนและพื้นผิวซี่โครงซีลวงแหวนต้องการความเรียบและการตกแต่งพื้นผิวที่สูงมาก เพื่อให้แน่ใจว่ามีการปิดผนึกแน่นและป้องกันการรั่วซึม

การตัดเฉือนไทเทเนียมมีแนวโน้มสูงที่จะเกิดรอยเครื่องมือและครีบ และการขัดลบคมภายในร่องเป็นเรื่องยากมาก

5. ข้อกำหนดความคลาดเคลื่อนทางเรขาคณิตที่พึ่งพาซึ่งกันและกัน

บอสส่วนกลาง ร่องวงแหวน เส้นผ่านศูนย์กลางภายนอก และพื้นผิวอ้างอิงหน้าแปลนทั้งหมดต้องรักษาความร่วมแกนที่สูงมาก และต้องควบคุมความตั้งฉากของส่วนปลายกับแกนอย่างเข้มงวด มิฉะนั้นการปิดผนึกและการกระจายการไหลจะล้มเหลวอย่างสมบูรณ์หลังการประกอบ





การใช้งานทั่วไป:

1. ส่วนประกอบของวาล์วของไหล / นิวเมติก และไฮดรอลิก: บ่าวาล์ว, แผ่นร่วม, วาล์วปีกผีเสื้อ, ตัวเรือนวาล์วบัฟเฟอร์
2. พลังงานไฮโดรเจน / เซลล์เชื้อเพลิง อิเล็กโทรไลเซอร์: ผลิตจากไทเทเนียมเป็นหลัก ใช้เป็นท่อจ่ายก๊าซ ตัวนำ-การไหล และแผ่นรวบรวม
3. ซีลสุญญากาศ เครื่องมือวัดความแม่นยำ: ร่องเขาวงกตวงแหวนทำหน้าที่เป็นซีลเขาวงกต องค์ประกอบแบ่งแรงดัน- และกลไกการกระจายก๊าซ
4. อุปกรณ์การบินและอวกาศ การป้องกัน และอุปกรณ์อัตโนมัติระดับสูง-: พื้นผิวโลหะผสมไทเทเนียมน้ำหนักเบา-} ทน- ทนต่อการกัดกร่อน-
5. ฐานท่อร่วมของระบบจ่ายแก๊สและทำความเย็น





1. ร่องเขาวงกตรูปวงแหวน-: รับประกันการกระจายการไหลที่สม่ำเสมอ การควบคุมปริมาณหลาย- ระดับ การลดแรงดัน การปิดผนึกเขาวงกต และลดแรงดันไฟกระชากให้เหลือน้อยที่สุด
2. ฐานหน้าแปลน: รับประกันการซีลที่เรียบและการวางแนวโคแอกเซียลระหว่างการติดตั้ง
3. ช่องด้านข้าง: การระบายอากาศ ช่องอากาศเข้า/ออก การปรับความดันให้เท่ากัน และการล็อค/การวางตำแหน่ง
4. โครงสร้างโลหะเสาหิน: ทนต่อการกัดกร่อน- ทนอุณหภูมิสูง- สามารถทนต่อแรงดันสูง อายุการใช้งานยาวนาน และทนทานต่อการเสียรูป





• ประสบการณ์มากกว่า 15 ปีในการผลิตผลิตภัณฑ์ไทเทเนียม
• เชี่ยวชาญในการผลิตวัสดุไทเทเนียมและชิ้นส่วนเครื่องจักรประเภทต่างๆ
• ให้บริการลูกค้าด้วยโซลูชันผลิตภัณฑ์ไทเทเนียมที่ปรับแต่งเอง
• วัสดุที่เหนือกว่าและราคาที่แข่งขันได้
• ตอบคำถามของคุณภายใน 24 ชั่วโมง





1. การทดสอบองค์ประกอบทางเคมี

2. การทดสอบคุณสมบัติทางกล

3. การทดสอบความแข็ง

4. การทดสอบและวิเคราะห์ทางโลหะวิทยา

5. การตรวจสอบพื้นผิวสำเร็จ

6. ยอมรับ-การทดสอบโดยบุคคลที่สาม

7. จัดทำใบรับรองคุณภาพการปฏิบัติตามข้อกำหนดมาตรฐาน
